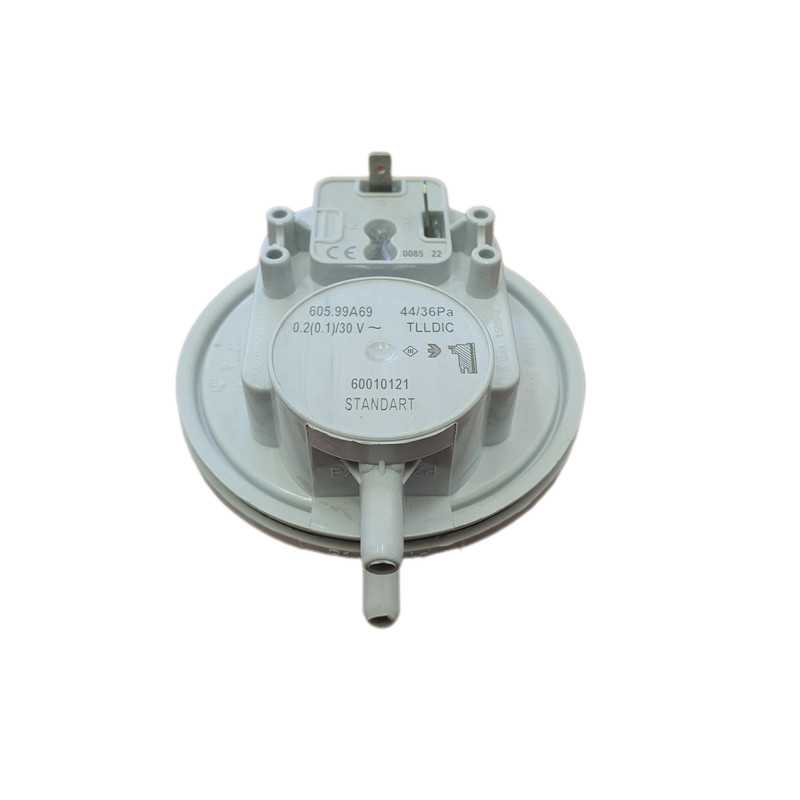

پرشر فشار هوای پکیج مدل 36-44 pa

جهت تشخیص عملکرد صحیح فن پکیج یک کلید ایمنی دود(پرشر فشارهوای پکیج)، که از یک دیافراگم و میکروسوئیچ تشکیل شده استفاده می شود. این کلید در داخل محفظه احتراق بسته قرار گرفته و هنگامی که فن شروع به کار می کند، فشار یک سمت دیافراگم کاهش یافته و میکروسوئیچ فعال می شود و یک جریان الکتریکی به برد ارسال شده و برد متوجه عملکرد صحیح فن می گردد. در صورت ایجاد مشکل در مسیر خروج دود یا خرابی فن پکیج، میکروسوئیچ غیرفعال گشته و برد جریان گاز را قطع می نماید. فشار عملکرد این کلیدها روی پرشر دود درج شده است و ممکن است در پکیج با ظرفیت های مختلف ، متفاوت باشد. پرشر هوا یک کلید نرمالی اوپن (NO) است که در حالت عادی کنتاکت آن باز می باشد. اگر قبل از روشن شدن فن این کلید وصل شود پکیج روشن نمی شود. بر روی برخی از پرشرها 3 پایه قرار گرفته و شماره هر پایه در کنار آن درج شده است. پایه های 1 و 3 نرمالی اوپن بوده و کابل برد باید به پایه های 1 و 3 متصل گردند.
